■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

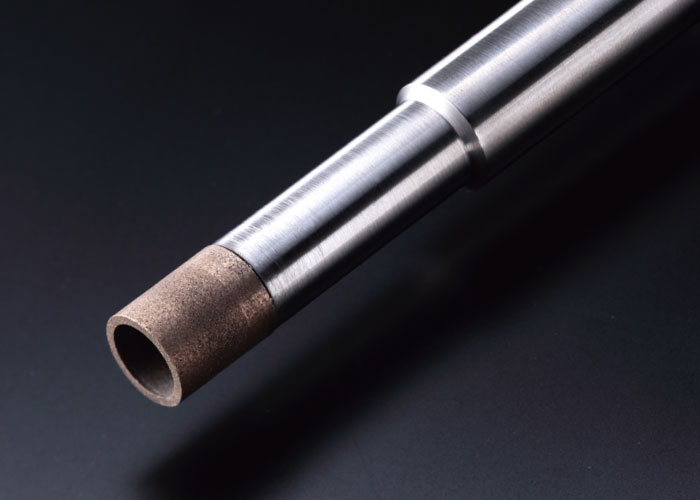

切削工具 メタルボンド軸付き砥石 RMT Series

RMT Series

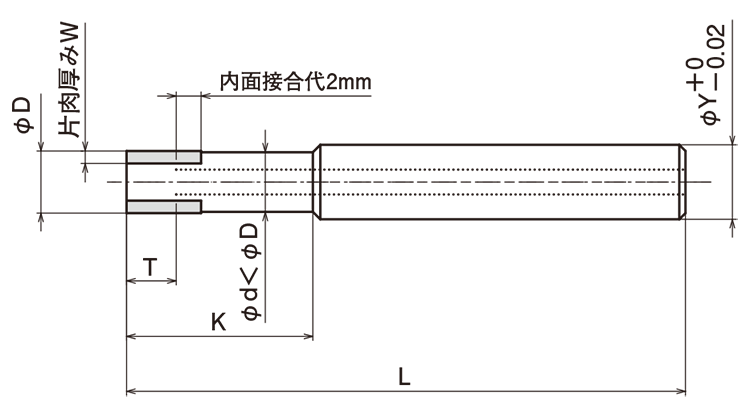

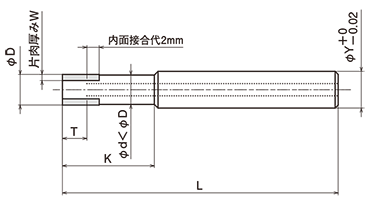

RMT 形状図


規格・単価表
外　　径 砥石長 ストレート長 片肉厚 シャンク径 全長 形状 ￥価格／１本
φD T K W φY L 1〜2本 3〜4本 5〜6本 7〜8本 9〜10本
指定 0.1mm単位 指定 1mm単位 指定 1mm単位 指定 0.5mm単位
3.0 〜 3.9 3〜 5 6〜15 1.0固定 6 60 Aタイプ 8,150 7,700 7,390 7,160 6,930
4.0 〜 4.9 3〜 7 8〜20 1.0固定 6 60 Aタイプ 8,150 7,700 7,390 7,160 6,930
5.0 〜 5.9 3〜 10 12〜25 1.0〜1.5 6 60 Aタイプ 8,680 8,200 7,870 7,630 7,380
6.0 〜 9.9 3〜 10 12〜35 1.0〜2.0 10 70 Aタイプ 9,060 8,560 8,220 7,960 7,700
10.0 〜 11.9 3〜 10 12〜40 1.0〜2.5 12 80 Aタイプ 9,860 9,310 8,940 8,660 8,380
12.0 〜 13.9 3〜 10 12〜40 1.0〜3.0 16 80 Aタイプ 10,650 10,060 9,660 9,360 9,050
14.0 〜 15.9 3〜 10 12〜40 1.0〜3.0 16 80 Aタイプ 11,370 10,740 10,310 9,990 9,670
16.0 〜 17.9 3〜 10 12〜45 1.0〜3.0 20 90 Aタイプ 12,090 11,420 10,960 10,620 10,280
18.0 〜 19.9 3〜 10 12〜45 1.0〜3.0 20 90 Aタイプ 12,820 12,110 11,630 11,260 10,900
20.0 〜 21.9 3〜 10 − 1.5〜3.0 20 100 Bタイプ 14,070 13,370 12,660 12,390 11,960
22.0 〜 23.9 3〜 10 − 1.5〜3.0 20 100 Bタイプ 15,400 14,630 13,860 13,550 13,090
24.0 〜 25.9 3〜 10 − 1.5〜3.0 20 100 Bタイプ 16,860 16,020 15,170 14,840 14,330
26.0 〜 27.9 3〜 10 − 1.5〜3.0 20 100 Bタイプ 18,410 17,490 16,570 16,200 15,650
28.0 〜 29.9 3〜 10 − 1.5〜3.0 20 100 Bタイプ 20,020 19,020 18,020 17,620 17,020
30.0 〜 31.9 3〜 10 − 2.0〜3.0 25 100 Bタイプ 22,230 21,120 20,010 19,560 18,900
32.0 〜 33.9 3〜 10 − 2.0〜3.0 25 100 Bタイプ 23,650 22,470 21,290 20,810 20,100
34.0 〜 35.9 3〜 10 − 2.0〜3.0 25 100 Bタイプ 25,240 23,980 22,720 22,210 21,450
36.0 〜 37.9 3〜 10 − 2.0〜3.0 25 100 Bタイプ 26,960 25,610 24,260 23,730 22,920
38.0 〜 40.0 3〜 10 − 2.0〜3.0 25 100 Bタイプ 28,810 27,370 25,930 25,350 24,490
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


オプション (スリット)
外　　径 幅0.5 幅1.0 幅1.5 幅2.0 ￥価格／ 1本
φD 深さ0.5 深さ1.0 深さ1.5 深さ2.0 1本スリット 2本スリット 4本スリット
3.0〜 3.9 ○ ￥600増 ￥900増 不可
4.0〜 4.9 ○ ○
5.0〜 5.9 ○ ○
6.0〜 9.9 ○ ○ ○ ￥700増 ￥1,000増 不可
10.0〜11.9 ○ ○ ○ ○ ￥1,600増
12.0〜13.9 ○ ○ ○ ○ ￥800増 ￥1,100増 ￥1,800増
14.0〜15.9 ○ ○ ○ ○
16.0〜17.9 ○ ○ ○ ○
18.0〜19.9 ○ ○ ○ ○
20.0〜40.0 ○ ○ ○ ○ ￥1,000増 ￥1,500増 ￥2,400増
  • ※○印がご指定いただけます。

加工条件参考表 (溝加工)

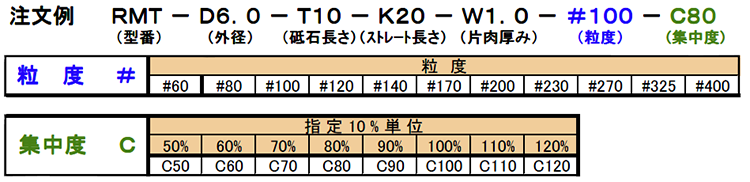

工具仕様 RMT−D10.0−T8−K25−W1.0−#100−C80
加工条件 加工後の
チッピング
被削材 回転数（ n） min-1 送り速度（ f） mm／min 切り込み量 mm／pass
石英硝子 3150 1000 0.05 約0.4
石英硝子 3150 2000 0.025 約0.2
アルミナ 3150 1000 0.05 約0.2
アルミナ 3150 500 0.02 約0.1
