■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

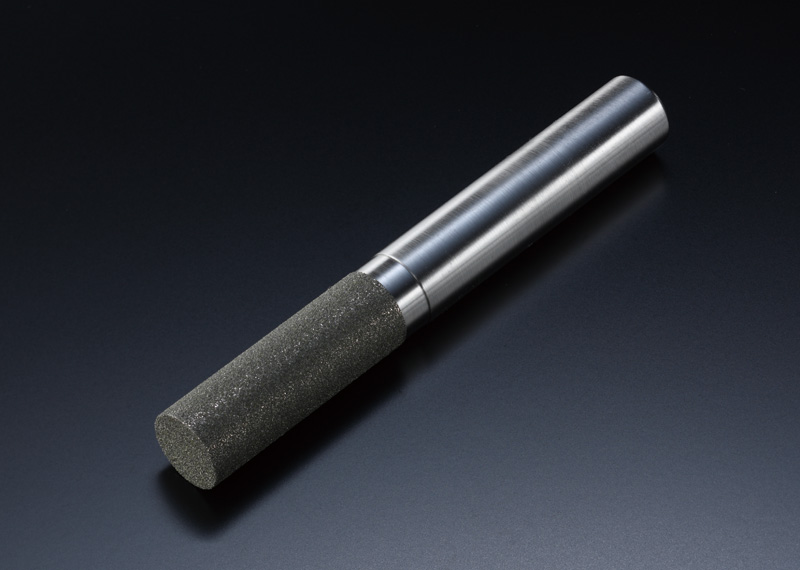

電着工具 輪郭加工用 ストレートタイプ RAS Series

RAS Series

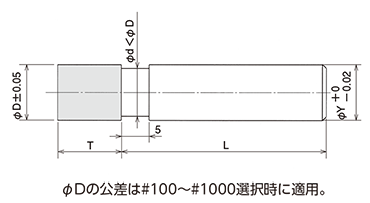

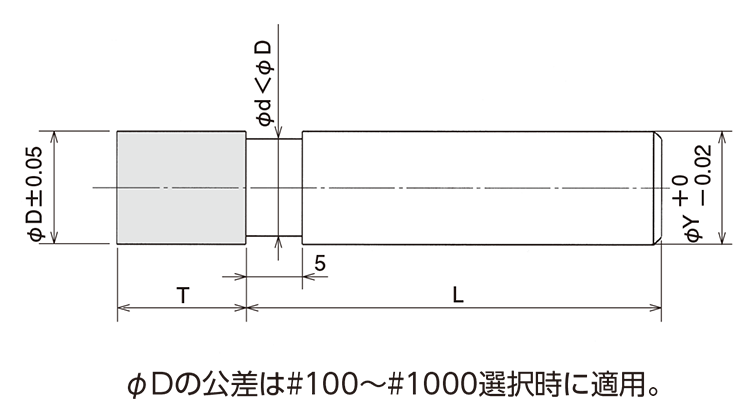

RAS 形状図


規格・単価表
外　　径 電着長 シャンク径 シャンク長 ￥価格／１本
φD T φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 5mm単位
10.0 30〜50 10.0 60 3,360 2,800 2,470 2,240
12.0 30〜50 12.0 60 3,710 3,090 2,720 2,470
16.0 30〜45 16.0 70 3,500 2,910 --- ---
16.0 50〜60 16.0 70 4,170 3,470 --- ---
20.0 30〜45 20.0 70 4,080 3,400 --- ---
20.0 50〜60 20.0 70 4,800 4,000 --- ---
25.0 30〜50 25.0 70 5,030 4,190 --- ---
25.0 55〜70 25.0 70 6,170 5,140 --- ---
32.0 30〜50 32.0 70 6,460 5,390 --- ---
32.0 55〜70 32.0 70 7,760 6,460 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）
  • ＊ピッチは全て並目になります


粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
φ10.0 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
φ12.0 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
φ16.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
φ20.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
φ25.0 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
φ32.0 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40 〜#100 は電着長さT が5 以上必要です。

このページの一番上へ ひとつ前のページへ


■ オプション

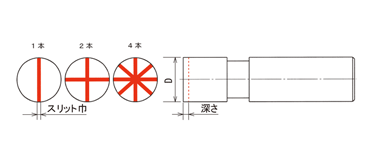

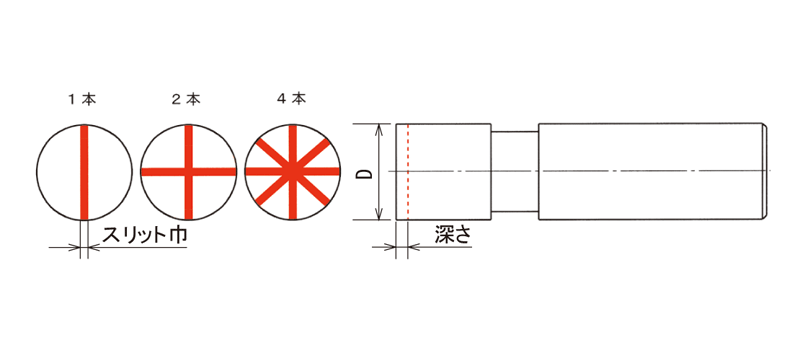

スリット（電着後寸法）

スリット（電着後寸法）
外　　径 1.0巾 1.5巾 2.0巾 2.5巾 ￥価格／ 1本
φD 1.0
深さ		 1.5
深さ		 2.0
深さ		 2.5
深さ		 1本
スリット		 2本
スリット		 4本
スリット
φ10.0 ○ ○ ○ ○ ￥310増 ￥310増 不可
φ12.0 ○ ○ ○ ○
φ16.0 ○ ○ ○ ○ ￥350増 ￥400増 ￥490増
φ20.0 ○ ○ ○ ○
φ25.0 ○ ○ ○ ○
φ32.0 ○ ○ ○ ○
・○印がご指定頂けます。
●スリットの注文例
指定方法：本数・Sスリット巾

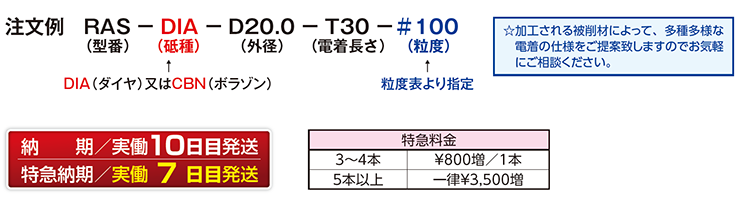

RAS−DIA−D20.0−T30−2S1.0−#100
　（2本スリット・巾1.0��）

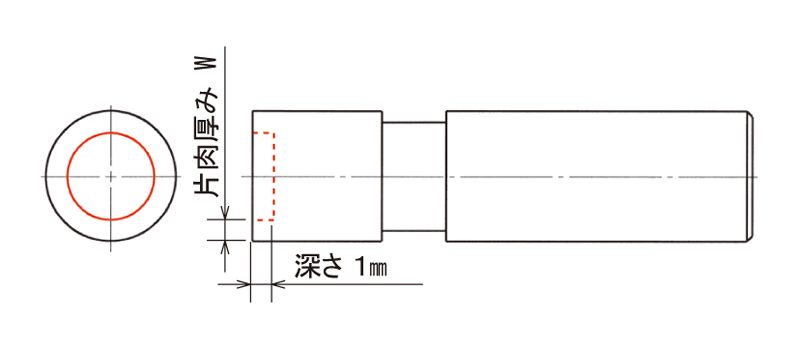

ザグリ（電着後寸法）

ザグリ（電着後寸法）
ザグリ片肉厚み
外　　径 W1.0 W1.5 W2.0 W2.5 ￥価格／ 1本
φD 深さ 1��
φ10.0 ○ ○ ○ ○ ￥190増
φ12.0 ○ ○ ○ ○
φ16.0 ○ ○ ○ ○ ￥240増
φ20.0 ○ ○ ○ ○
φ25.0 ○ ○ ○ ○
φ32.0 ○ ○ ○ ○
・○印がご指定頂けます。
●ザグリの注文例
指定方法：W片肉厚み
RAS−DIA−D20.0−T30−W1.5−#100
　（ザグリ片肉厚み1.5��）

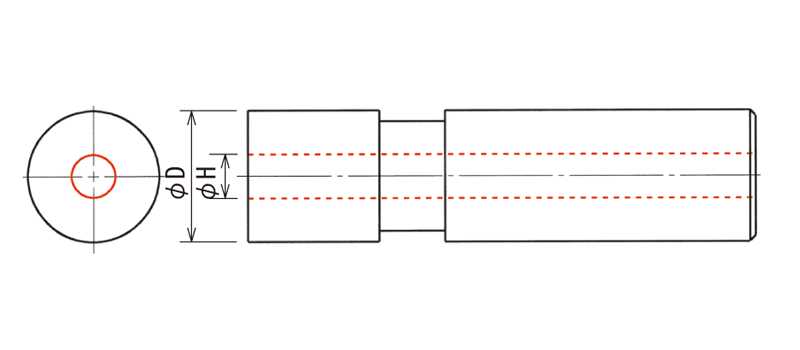

貫通穴（母材寸法）

貫通穴（母材寸法）
外　　径 貫通穴径 φ H ￥価格／ 1本
φD φ3.0 φ5.0 φ6.0 φ8.0 φ10.0
φ10.0 ○ ○ ￥600増
φ12.0 ○ ○
φ16.0 ○ ○ ￥700増
φ20.0 ○ ○ ￥800増
φ25.0 ○ ○
φ32.0 ○ ○
・○印がご指定頂けます。
●貫通穴の注文例
指定方法：H貫通穴径
RAS−DIA−D20.0−T30−H6.0−#100
　（貫通穴φ6.0）

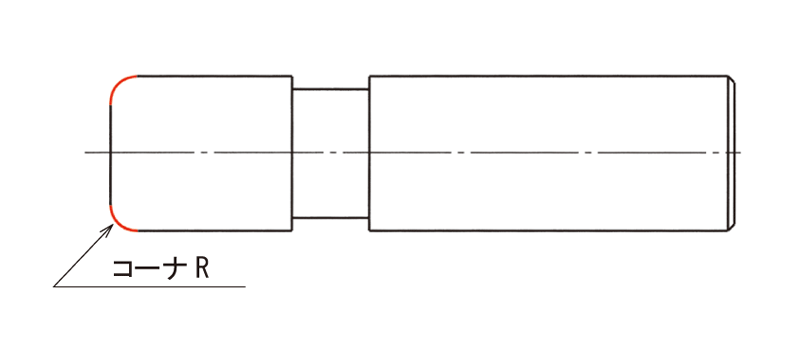

コーナR（電着後寸法）

コーナR（電着後寸法）
粒　　度 コーナ R ￥価格／ 1本
＃ 指定 0.1単位
 #40〜 80 R0.6〜R1.5 但し 1/2D以下 ￥220増
#100〜170 R0.5〜R1.5
#200〜800 R0.4〜R1.5
 #40〜 80 R1.6〜R3.0 但し 1/2D以下 ￥300増
#100〜170 R1.6〜R3.0
#200〜800 R1.6〜R3.0
・○印がご指定頂けます。
●コーナRの注文例
指定方法：R単位
RAS−DIA−D20.0−T30−R2.5−#100
　（コーナR2.5）
