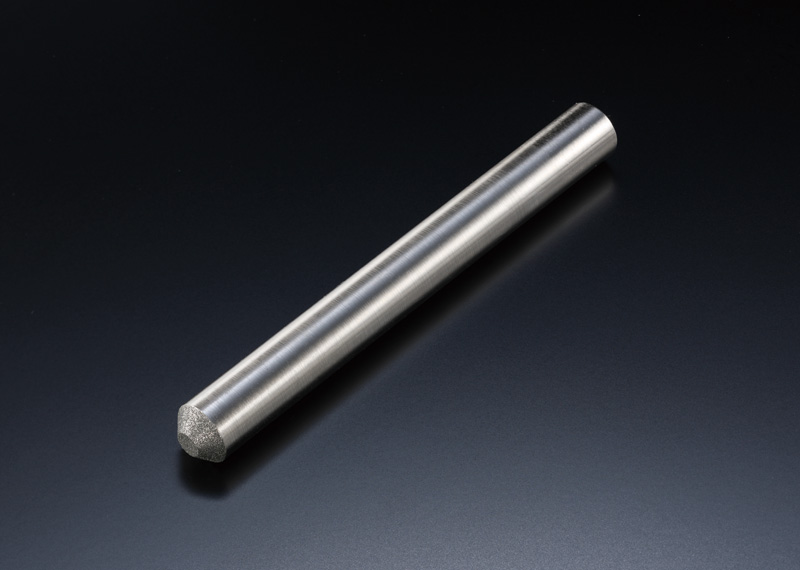

電着工具 角度加工用 先端フラットタイプ RSM Series

RSM Series

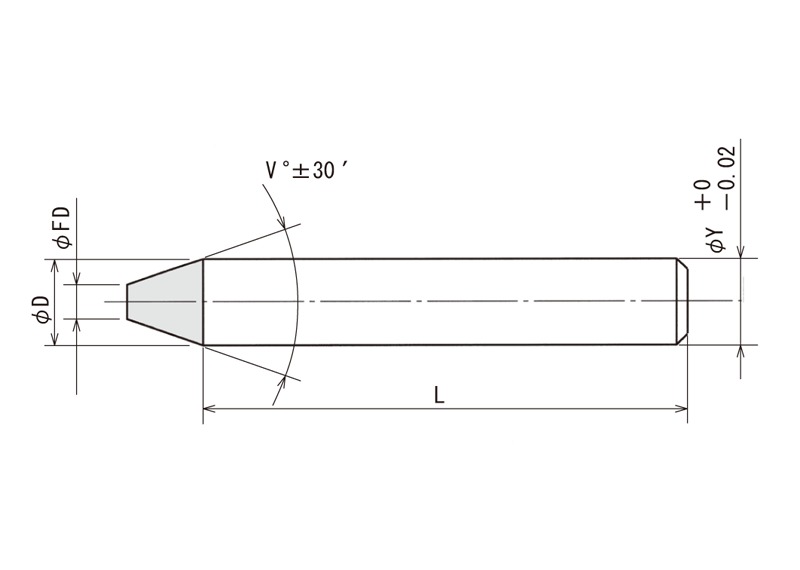

RSM 形状図


規格・単価表
外　　径 先端径 角　　度 シャンク径 シャンク長 ￥価格／１本
φD FD V φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 1.0単位 指定 1°単位
4.0 1.0〜 2.0 全角 30゜〜120゜ 4.0 50 1,370 1,140 1,010 910
6.0 1.0〜 3.0 全角 30゜〜.120゜ 6.0 60 1,430 1,190 1,050 950
8.0 2.0〜 4.0 全角 30゜〜120゜ 8.0 70 1,760 1,470 1,290 1,170
10.0 2.0〜 5.0 全角 30゜〜120゜ 10.0 70 2,100 1,750 1,540 1,400
12.0 3.0〜 6.0 全角 30゜〜120゜ 12.0 70 2,430 2,030 1,790 1,620
16.0 4.0〜 8.0 全角 30゜〜120゜ 16.0 80 2,810 2,340 --- ---
20.0 7.0〜10.0 全角 30゜〜120゜ 20.0 80 3,410 2,840 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）
  • ＊ピッチは全て並目になります


RSM 形状図

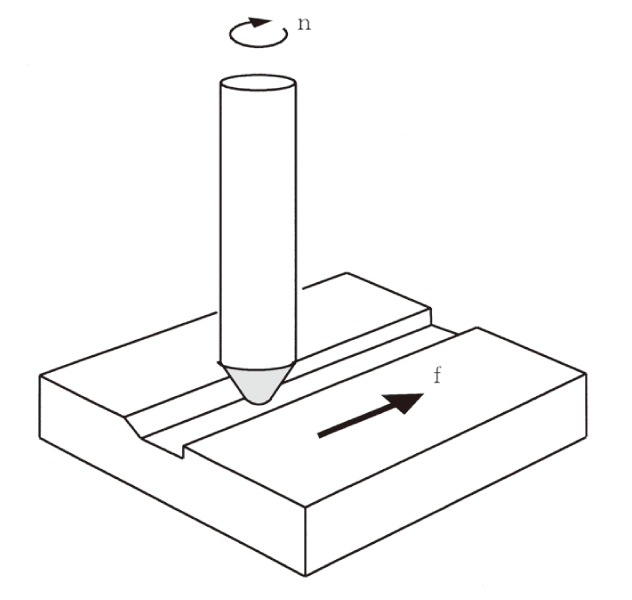

加工条件参考表［面取り加工］

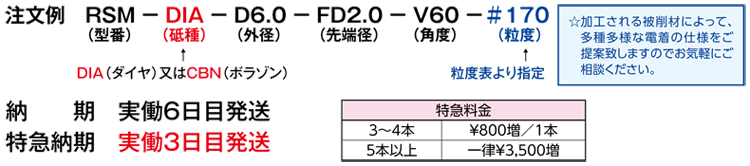

電着工具仕様 RSM−DIA−D10.0−FD2.0−K15−V90−#140
(焼入れ鋼はCBN使用)
加工条件
加工材質 回転数（ n） min-1 送り速度（ f） mm／min 切り込み量 mm／pass
超　　　硬 4000 40 0.1
焼入れ鋼 4000 40 0.1
ジルコニア 4000 100 0.1
アルミナ 4000 150 0.1
使用研削液：水溶性（ソリューション型）
使用機械：マシニングセンタ

粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
4.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
6.0 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
8.0 ○ ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
10.0 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
12.0 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
16.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
20.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40 〜#100 は電着長さT が5 以上必要です。
