■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

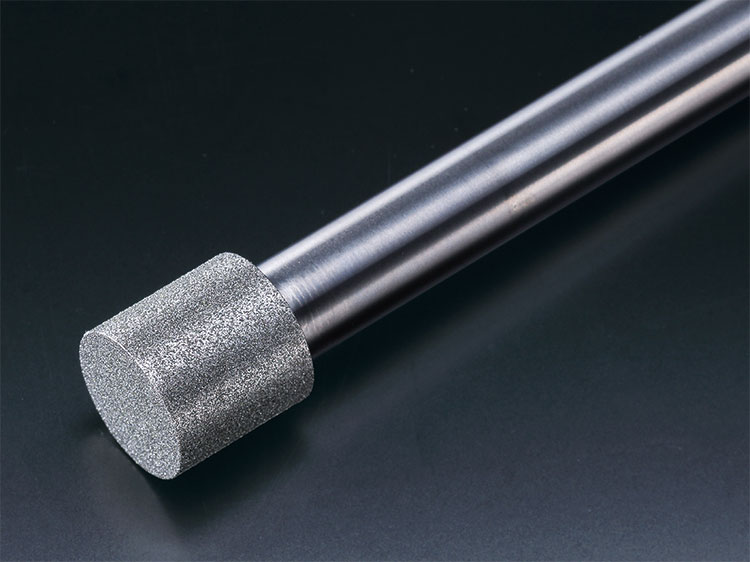

電着工具 超硬軸大頭タイプ STG Series

STG Series

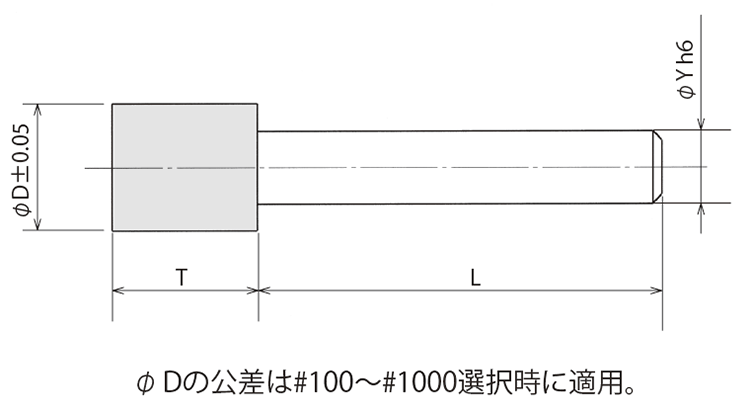

STG 形状図

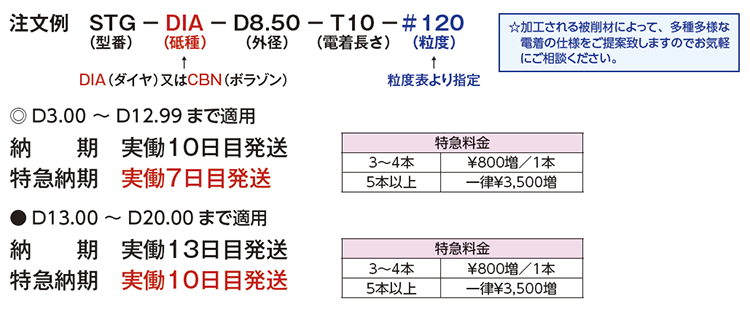

規格・単価表
　 外　径 電着長 シャンク径 シャンク長 ￥価格／１本
φD T φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 0.01mm単位 指定 1mm単位
◎ 3.00〜 4.99 5〜15 3 40 5,910 4,930 4,340 3,940
◎ 5.00〜 6.99 5〜15 4 50 6,920 5,770 5,080 4,610
◎ 7.00〜 8.99 5〜15 6 60 8,670 7,230 6,360 5,780
◎ 9.00〜10.99 5〜15 6 70 9,830 8,190 7,210 6,550
◎ 11.00〜12.99 5〜15 10 80 11,340 9,450 8,320 7,560
● 13.00〜14.99 5〜15 10 80 12,870 10,730 --- ---
● 15.00〜16.99 5〜15 10 80 14,580 12,150 --- ---
● 17.00〜20.00 5〜15 10 80 16,310 13,590 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
3.00〜 4.99   ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○
5.00〜 6.99 ○ ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○
7.00〜 8.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
9.00〜10.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
11.00〜12.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
13.00〜14.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○
15.00〜16.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
17.00〜20.00 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
  • ※○印がご指定いただけます。◎がお勧めです。

このページの一番上へ ひとつ前のページへ


■ オプション

スリット（電着後寸法）

スリット（電着後寸法）
外　　径 0.5巾 1.0巾 1.5巾 2.0巾 ￥価格／ 1本
φD 0.5
深さ		 1.0
深さ		 1.5
深さ		 2.0
深さ		 1本
スリット		 2本
スリット		 4本
スリット
3.00〜 4.99 ○ ￥360増 ￥420増 不可
5.00〜 6.99 ○ ○
7.00〜 8.99 ○ ○ ○
9.00〜10.99 ○ ○ ○ ○ ￥430増 ￥500増
11.00〜12.99 ○ ○ ○ ○ ￥640増
13.00〜14.99 ○ ○ ○ ○ ￥460増 ￥560増 ￥700増
15.00〜16.99 ○ ○ ○ ○ ￥500増 ￥600増 ￥770増
17.00〜20.00 ○ ○ ○ ○ ￥530増 ￥640増 ￥830増
・○印がご指定頂けます。

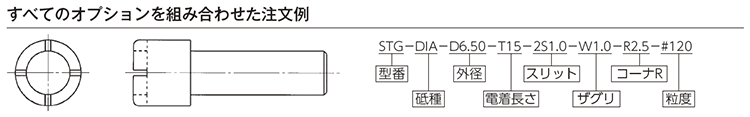

●スリットの注文例
指定方法：本数・Sスリット巾
STG−DIA−D6.50−T15−2S1.0−#120
　（2本スリット・巾1.0��）

ザグリ（電着後寸法）

ザグリ（電着後寸法）
ザグリ片肉厚み
外　　径 W1.0 W1.5 W2.0 W2.5 ￥価格／ 1本
φD 深さ 1��
4.99以下不可 −
5.00〜 6.99 ○ ￥670増
7.00〜 8.99 ○ ○
9.00〜10.99 ○ ○ ○ ￥840増
11.00〜12.99 ○ ○ ○ ○
13.00〜14.99 ○ ○ ○ ○
15.00〜16.99 ○ ○ ○ ○ ￥970増
17.00〜20.00 ○ ○ ○ ○
・○印がご指定頂けます。
●ザグリの注文例
指定方法：W片肉厚み
STG−DIA−D8.00−T10−W1.0−#100
　（ザグリ片肉厚み1.0��）


コーナR（電着後寸法）

コーナR（電着後寸法）
粒　　度 コーナ R ￥価格／ 1本
＃ 指定 0.1単位
#40〜 80 R0.5〜 R1.5 但し 1/ 2D以下 ￥1000増
#100〜170 R0.3〜 R1.5
#200〜1000 R0.2〜 R1.5
#40〜 1000 R1.6〜 R3.0 ￥1200増
#40〜 1000 R3.1〜 R5.0 ￥1500増
#40〜 1000 R5.1〜R10.0 ￥2100増
・○印がご指定頂けます。
●コーナRの注文例
指定方法：R単位
STG−DIA−D8.00−T10−R2.5−#100
　（コーナR2.5）
