■ 任意の仕様・形状を短納期でお届け！ 新システムによるイージーオーダー！！

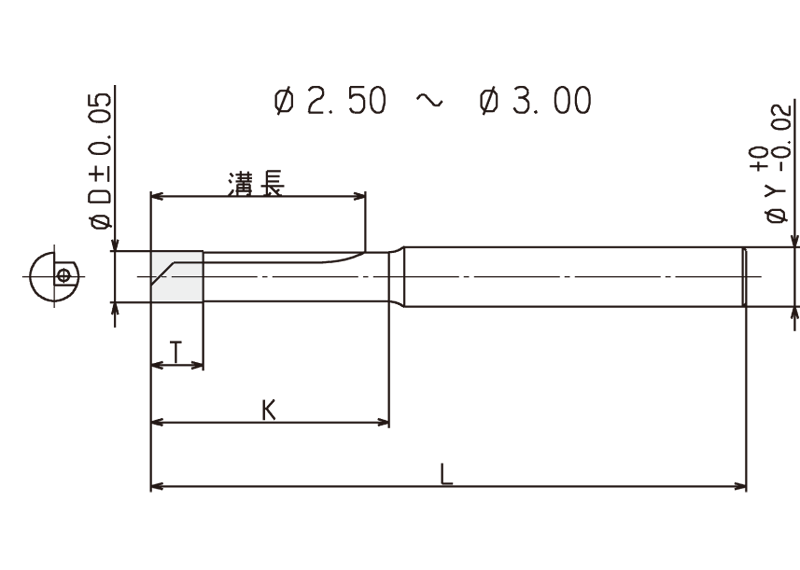

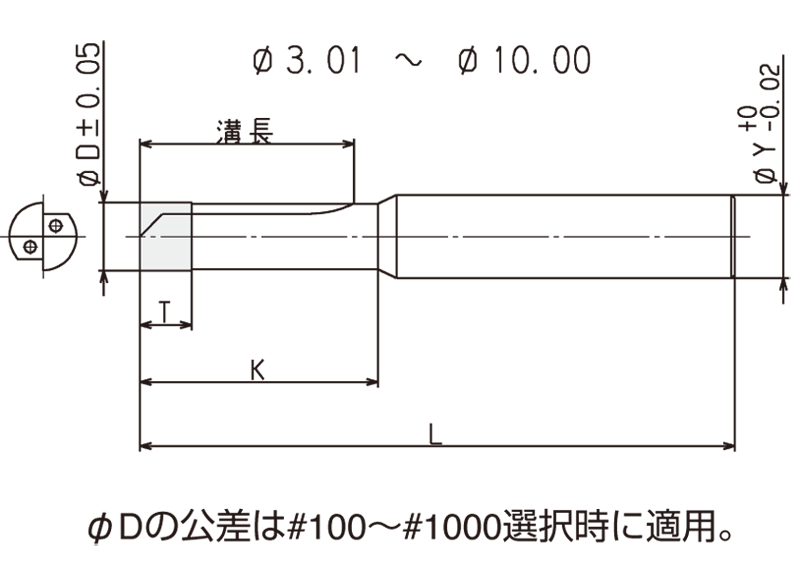

| 外 径 | 溝 長 | 電着長 | シャンク径 | ストレート長 | 全 長 | ￥価格／１本 | |||
|---|---|---|---|---|---|---|---|---|---|
| φD | T | φY | K | L | 3〜4本 | 5〜6本 | 7〜8本 | 9〜10本 | |
| 2.50〜 3.00 | 12以上 | 3〜 5 | 3.0 | 14 | 50 | 7,090 | 5,900 | 5,530 | 5,310 |
| 3.01〜 3.50 | 22以上 | 3〜10 | 4.0 | 24 | 60 | 8,480 | 7,070 | 6,610 | 6,350 |
| 3.51〜 4.00 | 22以上 | 3〜10 | 4.0 | 24 | 60 | 8,480 | 7,070 | 6,610 | 6,350 |
| 4.01〜 4.50 | 22以上 | 3〜10 | 6.0 | 24 | 70 | 8,590 | 7,170 | 6,700 | 6,440 |
| 4.51〜 5.00 | 27以上 | 3〜10 | 6.0 | 29 | 70 | 9,070 | 7,570 | 7,070 | 6,800 |
| 5.01〜 5.50 | 27以上 | 3〜10 | 6.0 | 29 | 70 | 9,070 | 7,570 | 7,070 | 6,800 |
| 5.51〜 6.00 | 27以上 | 3〜10 | 6.0 | 29 | 70 | 9,150 | 7,630 | 7,140 | 6,860 |
| 6.01〜 6.50 | 32以上 | 3〜10 | 8.0 | 38 | 80 | 9,410 | 7,840 | 7,340 | 7,060 |
| 6.51〜 7.00 | 32以上 | 3〜10 | 8.0 | 38 | 80 | 10,560 | 8,800 | 8,230 | 7,920 |
| 7.01〜 7.50 | 32以上 | 3〜10 | 8.0 | 38 | 80 | 10,590 | 8,830 | 8,260 | 7,940 |
| 7.51〜 8.00 | 32以上 | 3〜10 | 8.0 | 38 | 80 | 10,700 | 8,930 | 8,350 | 8,030 |
| 8.01〜 8.50 | 47以上 | 3〜10 | 10.0 | 50 | 110 | 10,940 | 9,120 | 8,530 | 8,210 |
| 8.51〜 9.00 | 47以上 | 3〜10 | 10.0 | 50 | 110 | 11,950 | 9,970 | 9,320 | 8,960 |
| 9.01〜 9.50 | 47以上 | 3〜10 | 10.0 | 50 | 110 | 12,030 | 10,030 | 9,380 | 9,020 |
| 9.51〜10.00 | 47以上 | 3〜10 | 10.0 | 50 | 110 | 12,130 | 10,110 | 9,450 | 9,090 |
| 外 径 | 粒 度 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | #40 | #60 | #80 | #100 | #120 | #140 | #170 | #200 | #230 | #270 | #325 | #400 |
| 2.50〜3.00 | ○ | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | |||
| 3.01〜4.00 | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | |||
| 4.01〜5.50 | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ||
| 5.51〜6.50 | ○ | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ○ | |
| 6.51〜7.50 | ○ | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ○ | ○ | |
| 7.51〜10.00 | ○ | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ○ | ○ |
このページのカタログへ
■ 穴加工用
