■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！


電着工具 マシニング・グラインディング用 スタンダード大頭タイプ STM Series

STM Series

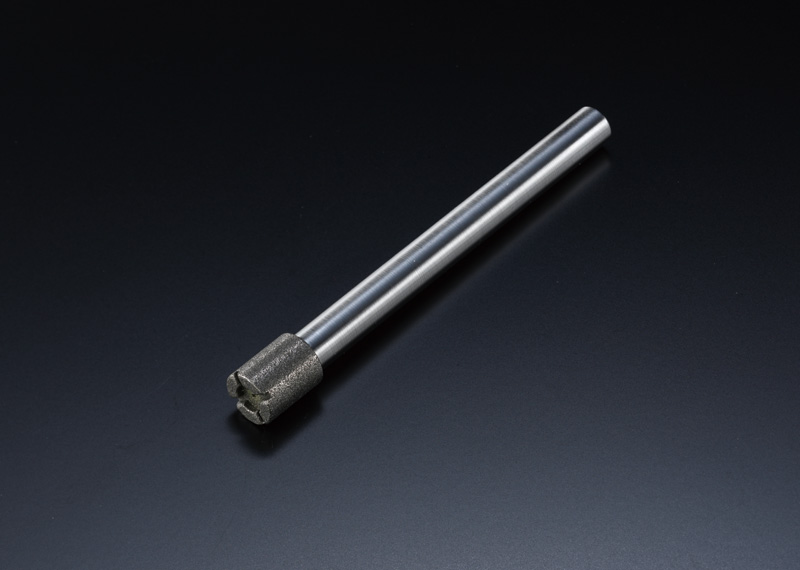

  • 写真はスリット・ザグリのオプション付きとなっております

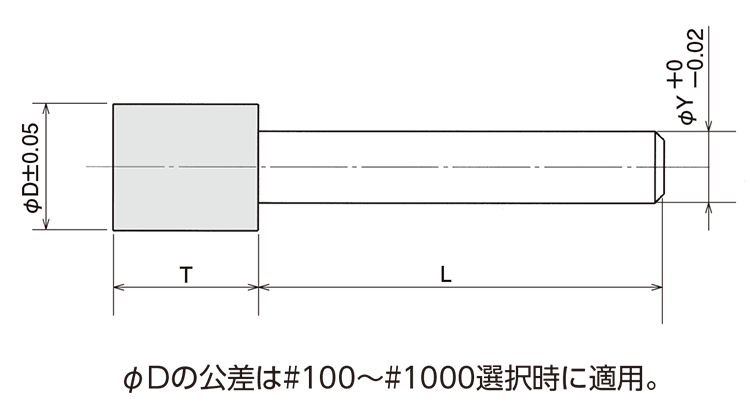

STM 形状図


規格・単価表
外　　径 電着長 シャンク径 シャンク長 ￥価格／１本
φD T φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 0.01mm単位 指定 1mm単位
3.00〜 4.99 5〜20 3.0 40 1,820 1,520 1,340 1,210
5.00〜 6.99 5〜20 4.0 50 2,210 1,840 1,620 1,470
7.00〜 8.99 5〜20 6.0 60 2,480 2,070 1,820 1,650
9.00〜10.99 5〜20 8.0 70 2,850 2,380 2,090 1,900
11.00〜12.99 5〜20 10.0 80 3,120 2,600 2,290 2,080
13.00〜16.99 5〜20 12.0 80 3,580 2,980 --- ---
17.00〜20.00 5〜20 16.0 80 4,020 3,350 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）
  • ＊ピッチは全て並目になります


STM 形状図

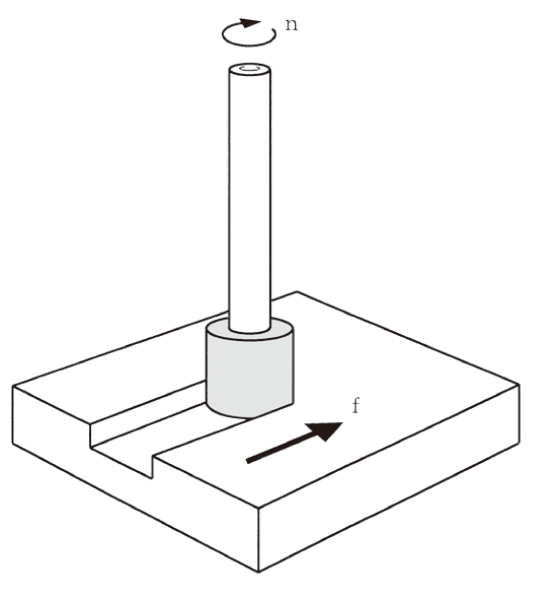

加工条件参考表［段加工］
電着工具仕様 STM−DIA−D10.00−T10−2S1.0−H4.0−#80
(焼入れ鋼はCBN使用)
加工条件
加工材質 回転数（ n） min-1 送り速度（ f） mm／min 切り込み量 mm／pass
超　　　硬 4000 20 0.1
焼入れ鋼 4000 10 0.1
ジルコニア 4000 100 0.1
アルミナ 4000 150 0.1
使用研削液：水溶性（ソリューション型）
使用機械：マシニングセンタ

粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
3.00〜 4.99 ○ ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
5.00〜 6.99 ○ ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
7.00〜 8.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
9.00〜10.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
11.00〜12.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
13.00〜16.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
17.00〜20.00 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40 〜#100 は電着長さT が5 以上必要です。

このページの一番上へ ひとつ前のページへ


■ オプション

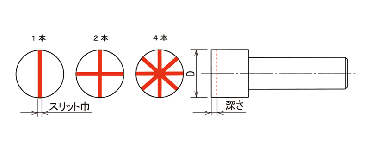

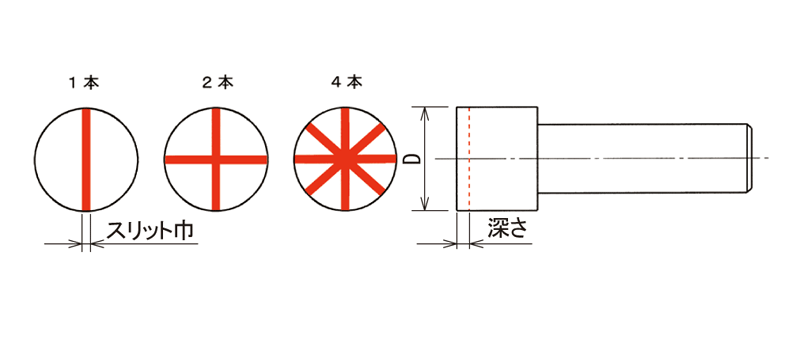

スリット（電着後寸法）

スリット（電着後寸法）
外　　径 0.5巾 1.0巾 1.5巾 2.0巾 ￥価格／ 1本
φD 0.5
深さ		 1.0
深さ		 1.5
深さ		 2.0
深さ		 1本
スリット		 2本
スリット		 4本
スリット
3.00〜 4.99 ○ ￥240増 ￥280増 不可
5.00〜 6.99 ○ ○
7.00〜 8.99 ○ ○ ○
9.00〜10.99 ○ ○ ○ ○ ￥310増 ￥350増
11.00〜12.99 ○ ○ ○ ○ ￥450増
13.00〜16.99 ○ ○ ○ ○ ￥350増 ￥400増 ￥490増
17.00〜20.00 ○ ○ ○ ○
・○印がご指定頂けます。

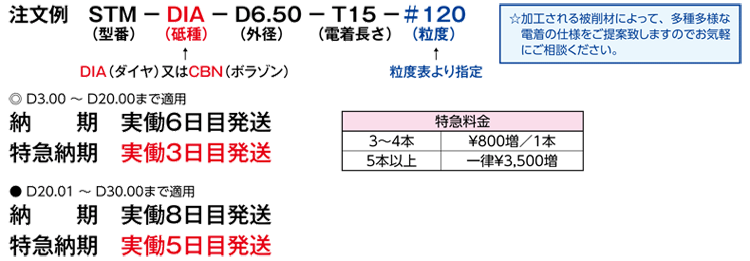

●スリットの注文例
指定方法：本数・Sスリット巾
STM−DIA−D6.50−T15−2S1.0−#120
　（2本スリット・巾1.0��）

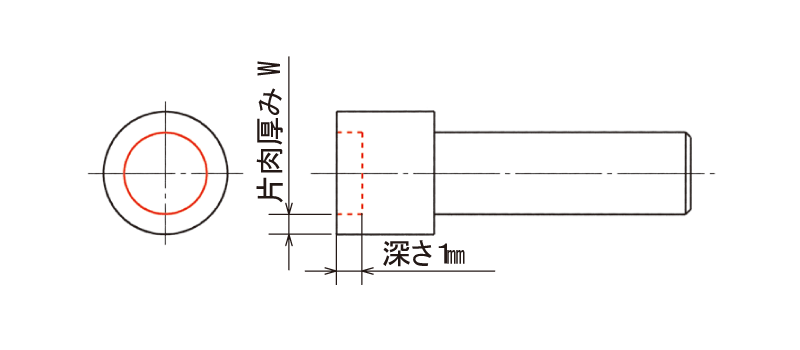

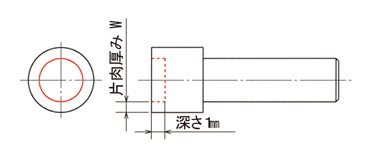

ザグリ（電着後寸法）

ザグリ（電着後寸法）
ザグリ片肉厚み
外　　径 W1.0 W1.5 W2.0 W2.5 ￥価格／ 1本
φD 深さ 1��
4.99以下不可 −
5.00〜 6.99 ○ ￥190増
7.00〜 8.99 ○ ○
9.00〜10.99 ○ ○ ○
11.00〜12.99 ○ ○ ○ ○
13.00〜16.99 ○ ○ ○ ○ ￥240増
17.00〜20.00 ○ ○ ○ ○
・○印がご指定頂けます。
●ザグリの注文例
指定方法：W片肉厚み
STM−DIA−D6.50−T15−W1.5−#120
　（ザグリ片肉厚み1.5��）

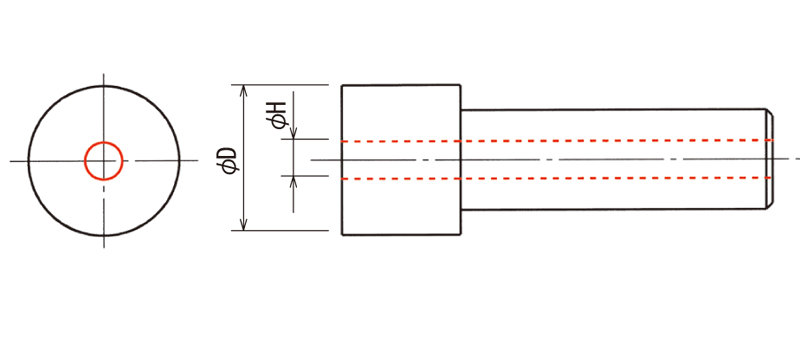

貫通穴（母材寸法）

貫通穴（母材寸法）
外　　径 貫通穴径 φ H ￥価格／ 1本
φD φ1.0 φ2.0 φ4.0 φ6.0 φ8.0
3.00〜 4.99 ○ ￥600増
5.00〜 6.99 ○ ￥500増
7.00〜 8.99 ○
9.00〜10.99 ○ ○
11.00〜12.99 ○ ○ ￥600増
13.00〜16.99 ○ ○ ○
17.00〜20.00 ○ ○ ○ ￥700増
・○印がご指定頂けます。
●貫通穴の注文例
指定方法：H貫通穴径
STM−DIA−D6.50−T15−H1.0−#120
　（貫通穴φ1.0）

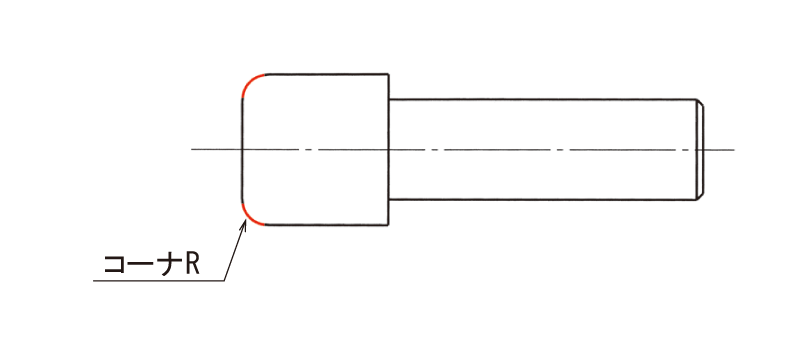

コーナR（電着後寸法）

コーナR（電着後寸法）
粒　　度 コーナ R ￥価格／ 1本
＃ 指定 0.1単位
　#40〜180 R0.6〜R1.5 但し 1/2D以下 ￥220増
#100〜170 R0.5〜R1.5
#200〜800 R0.4〜R1.5
　#40〜180 R1.6〜R3.0 但し 1/2D以下 ￥300増
#100〜170 R1.6〜R3.0
#200〜800 R1.6〜R3.0
・○印がご指定頂けます。
●コーナRの注文例
指定方法：R単位
STM−DIA−D6.50−T15−R2.5−#120
　（コーナR2.5）
