■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

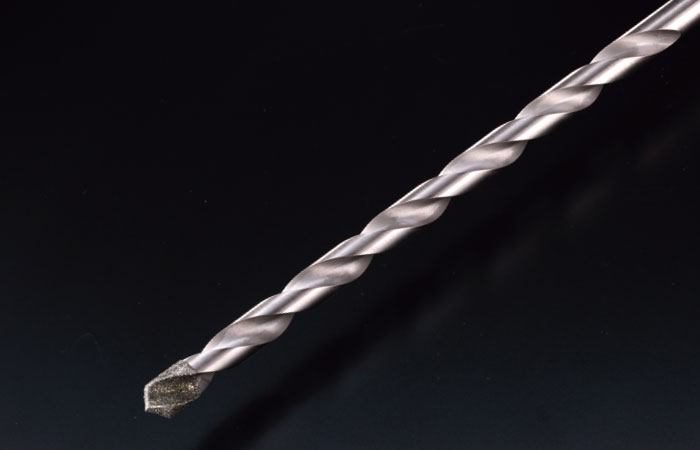

ロングドリルスパイラルタイプ 深穴加工用 RDL Series

RDL Series

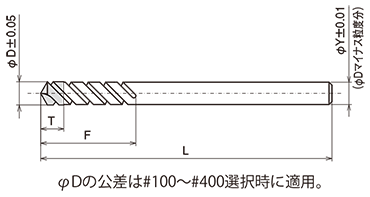

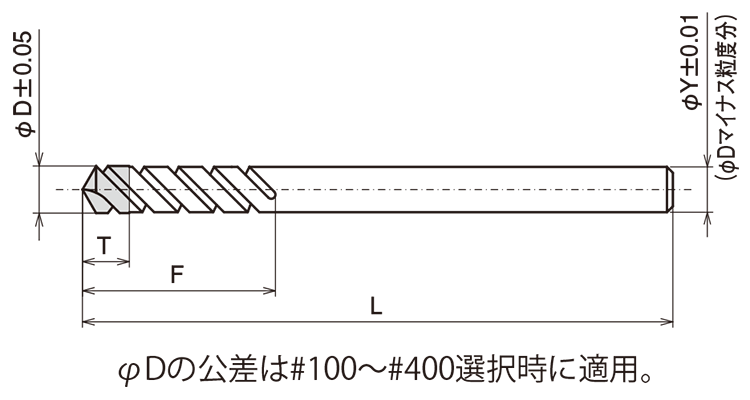

RDL 形状図


規格・単価表
　 外　径 溝長 電着長 シャンク径 全　長 ￥価格／１本
φD F T φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 0.01mm単位 指定 1mm単位 外径−粒度分
◎ 1.50〜 1.99 50 3〜 5 --- 100 5,480 4,570 4,020 3,650
◎ 2.00〜 2.69 50 3〜 5 --- 100 5,310 4,430 3,900 3,540
◎ 2.70〜 2.99 60 3〜 5 --- 100 5,310 4,430 3,900 3,540
◎ 3.00〜 3.99 60 3〜 5 --- 100 5,850 4,880 4,290 3,900
◎ 4.00〜 4.29 75 3〜 5 --- 140 6,570 5,480 4,820 4,380
◎ 4.30〜 4.49 75 3〜 5 --- 140 7,760 6,470 5,690 5,170
◎ 4.50〜 5.99 100 3〜 5 --- 140 7,760 6,470 5,690 5,170
◎ 6.00〜 6.99 100 3〜 5 --- 140 8,310 6,930 6,100 5,540
◎ 7.00〜 7.99 100 3〜10 --- 140 12,930 10,780 9,490 8,620
● 7.00〜 7.99 150 3〜10 --- 200 17,430 14,530 12,790 11,620
◎ 8.00〜 8.99 100 3〜10 --- 140 14,910 12,430 10,940 9,940
● 8.00〜 8.99 150 3〜10 --- 200 20,900 17,420 15,330 13,930
◎ 9.00〜10.00 100 3〜10 --- 140 14,910 12,430 10,940 9,940
● 9.00〜10.00 150 3〜10 --- 200 21,300 17,780 15,650 14,220
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


粒度表
外　　径 粒　　　　　　　　　　　度
φD #80 #100 #120 #140 #170 #200 #230 #270 #325 #400
1.50〜 1.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎
2.00〜 2.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○
3.00〜 3.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○
4.00〜 5.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
6.00〜 7.99 ○ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
8.00〜10.00 ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
  • ※○印がご指定いただけます。◎がお勧めです。
