任意の仕様・形状を短納期でお届け! 新システムによるイージーオーダー!!

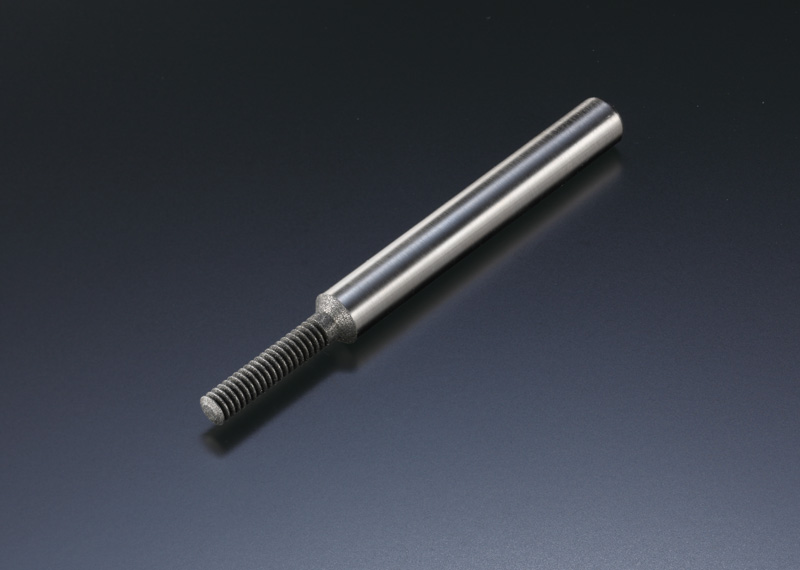

電着工具 ネジ加工用 1ピッチタイプ RN1 Series

RN1 Series

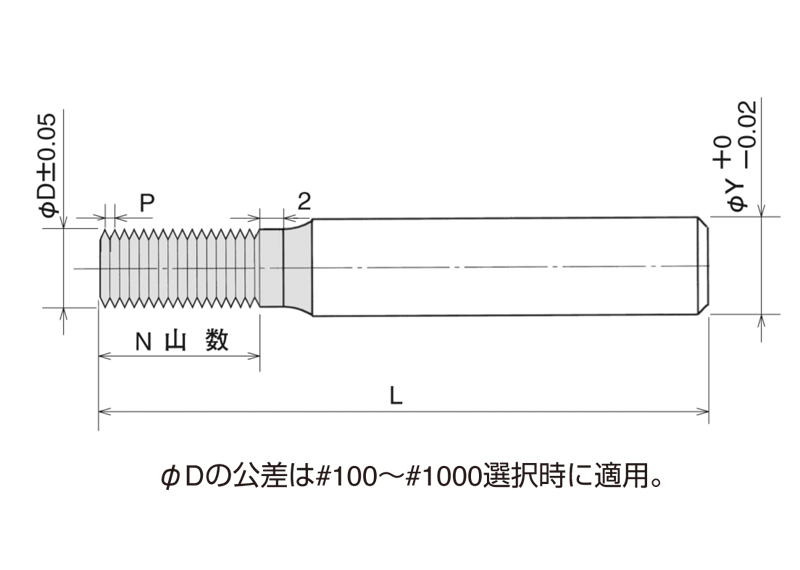

RN1 形状図


規格・単価表《標準》
ネジの呼び 外 径 山 数 ピッチ シャンク径 全 長 ¥価格/ 1本
φD N P φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 1山単位
M2.5 1.9 10〜14 0.45 3.0 40 6,710 5,590 4,920 4,470
M3 2.3 10〜16 0.5 3.0 40 5,900 4,920 4,330 3,930
M4 3.1 10〜16 0.7 6.0 70 5,900 4,920 4,330 3,930
M5 4.0 10〜20 0.8 6.0 70 6,980 5,820 5,120 4,650
M6 4.7 10〜20 1 8.0 80 7,260 6,050 5,330 4,840
M8 6.4 10〜20 1.25 8.0 80 7,940 6,620 5,820 5,290
M10 8.0 10〜20 1.5 10.0 80 8,660 7,220 6,350 5,770
M12 9.6 10〜20 1.75 12.0 80 9,470 7,890 6,950 6,310
M16 13.1 10〜20 2 16.0 100 10,680 8,900 --- ---
M20 16.3 10〜20 2.5 20.0 120 12,470 10,390 --- ---

規格・単価表《ヘリサート用》
ネジの呼び 外 径 山 数 ピッチ シャンク径 全 長 ¥価格/ 1本
φD N P φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 1山単位
M2.5H 2.5 10〜14 0.45 3.0 40 6,710 5,590 4,920 4,470
M3H 2.9 10〜16 0.5 3.0 40 5,900 4,920 4,330 3,930
M4H 4.0 10〜16 0.7 6.0 70 5,900 4,920 4,330 3,930
M5H 5.0 10〜20 0.8 6.0 70 7,110 5,930 5,220 4,740
M6H 6.0 10〜20 1 8.0 80 7,580 6,320 5,560 5,050
M8H 8.0 10〜20 1.25 8.0 80 8,340 6,950 6,120 5,560
M10H 10.0 10〜20 1.5 10.0 80 9,180 7,650 6,740 6,120
M12H 12.0 10〜20 1.75 12.0 80 10,100 8,420 7,410 6,730
M16H 15.8 10〜20 2 16.0 100 11,330 9,440 --- ---
M20H 19.6 10〜20 2.5 20.0 120 13,290 11,070 --- ---

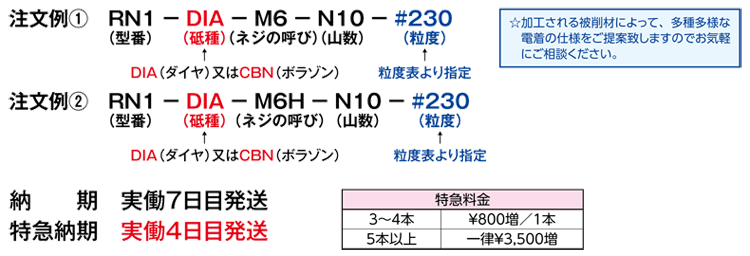

  • (カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。)
  • *ピッチは全て並目になります


RN1 形状図

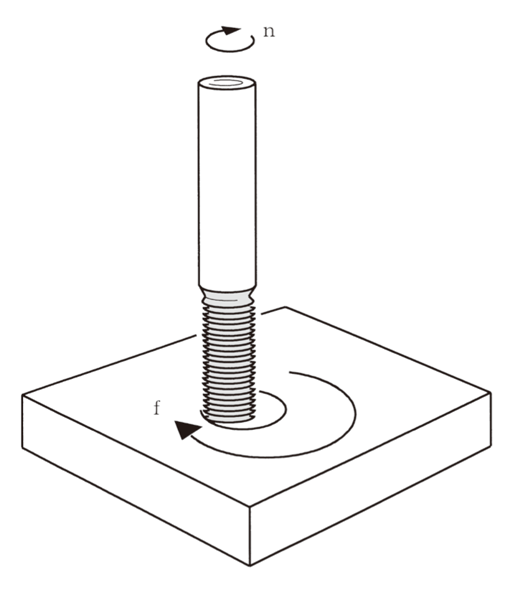

加工条件参考表[タップ穴加工(ヘリカル加工)]
電着工具仕様 RN1−DIA−M6−N20−#270
(焼入れ鋼はCBN使用)
加工条件
加工材質 回転数( n) min-1 送り速度( f) mm/min 切り込み量 mm/pass
超   硬 4000 10 0.03
焼入れ鋼 4000 5 0.03
ジルコニア 4000 20 0.03
アルミナ 4000 30 0.03

※X・Y・Zの三軸同時制御機構のついていることが使用条件となります。

使用研削液:水溶性(ソリューション型)
使用機械:マシニングセンタ


《標準》粒度表
ネジの呼び 粒           度
#40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
M2.5
M3
M4
M5
M6
M8
M10
M12
M16
M20
  • ○印がご指定頂けます。◎印がお勧めです。
《ヘリサート用》粒度表
ネジの呼び 粒           度
#40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
M2.5H
M3H
M4H
M5H
M6H
M8H
M10H
M12H
M16H
M20H
  • ○印がご指定頂けます。◎印がお勧めです。
